★ [증보3판] 품질관리기술사 [실험계획법편] 기출문제 착안점

★ [최신]품질관리기술사-실험계획법편[증보5판] 기출문제 착안점 보기 [샘플] ★

1. 품질관리기술사 기출문제 전체를 MsolTec수험서의 장별로 분류하여 착안점을 실었습니다.

2. 최근 개정된 ISO/KS 규격에 따른 통계분포, 샘플링검사, 관리도 등이 완전 보완되었습니다.

3. 중복 유사 문제가 많은 것은 그만큼 출제빈도가 높음을 의미하므로 철저대비가 요망됩니다.

4. Msoltec 품질관리기술사 수험서는 기출문제 전체를 분석한 후 요약 정리한 수험서입니다.

5. 품질기술사 시험 대비를 독학으로 준비가능하도록 철저한 분석후 해설과 예제를 실었습니다.

6. 이번 증보5판에서는 2011년도까지 실시된 기출문제 착안점과 용어해설을 추가하였습니다.

★ 2012년부터 기출예상 문제 착안점은 수험서에만 제공되며, 증보판 장별로 재구성됩니다.

★ 품질관리기술사 자격취득 수험서 [최신] 정보코너 안내 바로가기 ☞ 여기를 클릭

실험계획법편 장별 내용 바로가기 : 아래의 바로가기를 클릭하시면 됨

□ 제1장 실험계획법의 기초 : 기출문제 착안점	바로가기
□ 제2장 1원배치법 : 기출문제 착안점	바로가기
□ 제3장 2원배치법 : 기출문제 착안점	바로가기
□ 제4장 다원배치법 : 기출문제 착안점	바로가기
□ 제5장 대비와 직교분해 : 기출문제 착안점	바로가기
□ 제6장 분할법 : 기출문제 착안점	바로가기
□ 제7장 직교다항식 : 기출문제 착안점	바로가기
□ 제8장 계수치 데이터 분석 : 기출문제 착안점	바로가기
□ 제9장 라틴방격법 : 기출문제 착안점	바로가기
□ 제10장 K^n형 요인배치법 : 기출문제 착안점	바로가기
□ 제11장 교락법과 일부실시법 : 기출문제 착안점	바로가기
□ 제12장 2수준계 직교배열표 : 기출문제 착안점	바로가기

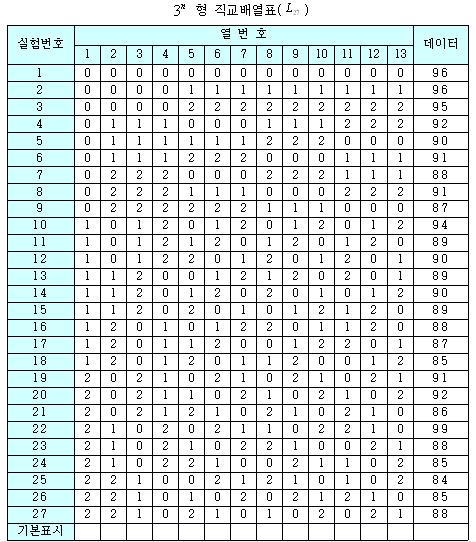

□ 제13장 3수준계 직교배열표 : 기출문제 착안점	바로가기
□ 제14장 다구찌 실험계획법 : 기출문제 착안점	바로가기
□ 제15장 기타 실험계획법 : 기출문제 착안점	바로가기
□ 제16장 DOE 최근 기출문제·해설자료 (2011년도 기출)	바로가기

제1장 실험계획법의 기초 : 기출문제 착안점

1. 다음은 실험계획법에 관한 질문이다.

① 분산분석(analysis of variance)이란 무엇일까?

② 실험의 순서를 정하는데“Randomization" 해야 한다고 한다. 그 이유를 설명하라.

③ 인자(또는 요인)의 수준을 정하는 합리적인 방법을 설명하라. 예를 들어 인자를 작업온

도라고 하자. (1977년)

☞ 힌트 : 본문『분산분석, 실험계획법 기본원리, 인자와 인자수준 선택』해설 참조

2. 실험계획의 형을 분류하고, 각 형에 따라 간단히 설명하라. (1983년)

(표로 작성하고 비교도 가함)

☞ 힌트 : 본문『실험계획 분류』해설 참조

3. 국내기업의 실험계획법 활용에 있어 수리(數理)는 중시하고 있으나 그 기본원리를 무시하는

경향이 있다 그러나 실험계획법 활용에 있어서는 랜덤화의 원리 등 5가지 기본원리가 충족

되었을 때 수리(數理)는 의미를 갖게 된다.

기본원리 5가지를 열거하고 각각을 약술하시오. (25점) (1994년 1차)

☞ 힌트 : 본문『실험계획법 기본원리』해설 참조

4. 실힘계획법의 활용시 유의해야 할 사항은 여러가지가 있겠으나, 가장 중요한 것은 그 기본원

리이다. “실험계획의 기본원리” 5가지를 적고 그 내용을 각각 약술하시오.

(10점×5=50점) (1997년 1차)

☞ 힌트 : 본문『실험계획법 기본원리』해설 참조

5. 실험계획의 5가지 기본원리를 답하시오. (20점) (1997년 2차)

☞ 힌트 : 본문『실험계획법 기본원리』해설 참조

6. 실험계획(법)의 기본원리로서는 랜덤화의 원리, 반복의 원리, 블록화의 원리, 교락의 원리,

직교화의 원리 등이 있다. 5가지에 대해 서술하시오. (1998년 2차)

☞ 힌트 : 본문『실험계획법 기본원리』해설 참조

7. 실험계획의 5가지 기본원리에 대해서 설명하시오. (20점) (1999년 2차)

☞ 힌트 : 본문『실험계획법 기본원리』해설 참조

8. 실험계획법의 다섯가지 기본원리를 열거하고 설명하시오. (20점) (2000년 2차)

☞ 힌트 : 본문『실험계획법 기본원리』해설 참조

9. 실험계획의 STEP(순서)을 설명하시오. (20점) (2000년 2차)

☞ 힌트 : 본문『실험계획법 순서』해설 참조

10. 실험계획의 기본원리 5가지를 기술하시오. (2003년 1차)

☞ 힌트 : 본문『실험계획법 기본원리』해설 참조

11. 실험계획법에서 실험한 후 분산분석을 하는데 분산분석법의 개요를 설명하시오.

(2009년도 2회차)

☞ 힌트 : 본문『분산분석』해설 참조

12. 실험계획의 기본원리를 쓰고, 설명하시오. (2010년도 1회차)

☞ 힌트 : 본문『실험계획에 사용되는 기본원리』해설 참조

출처 : [최신]품질관리기술사-실험계획법편, 증보5판, 공학박사/기술사 권오운 편저

목차로

제2장 1원배치법 : 기출문제 착안점

1. 다음 데이터는 두 종류의 공정 에서 제조한 제품의 특성에 대한 진동의 크기를 측

정한 측정치이다. 다음의 분산분석표를 작성하라. (1976년)

☞ 힌트 : 본문『1원배치법 - 반복수 일정』해설 및 예제 참조

2. 어떤 화학공정에서 제품의 수량을 높이기 위해 전류밀도를 5수준으로 잡고 랜덤하게 실험한

결과 다음과 같은 데이터를 얻었다. 이것을 해석하라. (1982년 2차)

① 다음 ANOVA의 빈칸에 답하라.

② 상기 분산분석의 결론을 간단히 내려라.

③「실험방법」은 일반으로 실험순서의 랜덤화의 방법에 따라 여러 가지로 구분한다.

위 실험계획과 같은 방법을 무슨 방법이라고 하는가.

④ 만약에 실험을 하루 까지 5회 밖에 할 수 없어서 날짜를 블록으로 잡고 3일간에

걸쳐 실시한다고 하자. 이와 같은 실험방법을 무슨 방법이라고 하는가.

또 이 경우의 실험순서는 어떻게 정하는가를 설명하라.

☞ 힌트 : 본문『1원배치법』해설 및 예제 참조. ④ 난괴법(A모수, B변량)

3. 다음을 설명하여라. (20점) (1995년 1차)

① 모수인자와 변량인자의 특성 비교

② 오차항에 대한 기본 가정을 기술하라.

☞ 힌트 : 본문『인자의 분류, 오차항의 특성』해설 참조

4. 수준의 선택이 랜덤으로 이루어지며 각 수준이 기술적인 의미를 가지고 있지 못한 인자는?

(2000년 2차)

☞ 힌트 : 본문『인자와 모형의 분류』해설 참조. 변량인자

5. 모수인자와 변량인자를 비교하여 설명하시오.(20점)(2000년 2차)

☞ 힌트 : 본문『모수인자와 변량인자의 비교』해설 참조

6. 여러 명의 분석공 중에서 랜덤으로 4명()을 뽑아 어떤 표준시약을 동일 장치로

4회씩 반복하여 분석하도록 하였다. 분석한 결과 다음 데이터를 얻었다.

① 분산분석을 하시오.(단, )

② 분석공간의 산포 를 추정하시오. (2003년 1차)

☞ 힌트 : 본문『1원배치』해설 및 예제 참조

8. 다음과 같이 1원배치법의 데이터가 얻어졌다. 각 변동을 구하고 분산분석표(ANOVA)를 작성

하시오. (2005년 2회차)

☞ 힌트 : 본문『1원배치법』해설 및 예제 참조

9. 어떤 원사의 생산공정에서 반응온도가 생산되는 원사제품의 강도에 영향을 주는 것으로 생

각되는 반응온도의 변화에 따라서 강도가 어떤 변화를 하고, 또한 어떤 온도의 수준에서 가

장 높은 강도를 주는가를 알아보기 위한 실험을 하였다.

반응온도를 인자로 수준(: 60℃, : 65℃, : 70℃, : 75℃)를 취하고 각 온도에

서 3회씩 반복하여 전체 12회 실험을 랜덤한 순서로 행하였다. 그 결과로 아래 표와 같은

데이터를 얻었다. 이에 의거 분산분석표를 작성하시오. (2008년 1회차)

☞ 힌트 : 본문『1원배치법』해설 및 예제 참조

2. 표 1은 리모콘 버튼의 반응 민감도에 영향을 주는 전류량(A)에 대한 시험 결과이다.

다음 표 1의 데이터를 바탕으로 다음 각 물음에 답하시오.

(단, 위험률 5%로 계산하시오.)

1) 가설(, )을 설계하고, 기각역을 기술하시오.

2) 다음 분산분석표의 공란에 대한 계산식을 쓰고 결과치를 완성하시오.

계산 결과에 따라 결론을 서술하시오. (2009년도 2회차)

☞ 힌트 : 본문『반복있는 1원배치법』해설 및 예제 참조

출처 : [최신]품질관리기술사-실험계획법편, 증보5판, 공학박사/기술사 권오운 편저

목차로

제3장 2원배치법 : 기출문제 착안점

1. 수지의 종류 A를 4수준, 처리시간 B를 3수준으로 잡고 직물에 수지가공을 하여 마모강도를

측정한 결과는 다음과 같다(25점).

① 수치변환을 으로 하여 분산분석을 하라. (ANOVA 작성만)

② 도표의 A, B는 어떠한 모형일가. (인자의 모형)

③ ANOVA의 결과를 가지고 결론을 내려라. (1978년)

☞ 힌트 : 본문『반복없는 2원배치, A모수, B모수』해설 및 예제 참조

2. 어떤 화학반응공정에서 반응온도 (4수준), 반응압력 (4수준)를 인자로 하여 11개 조항

에 대하여 되풀이(반복)수 2회의 2원배치 실험을 실시하여 수량()을 측정하였더니 다음과

같았다.

① 분산분석을 하여 요인효과의 유무를 검토하라.

② 반응온도 및 압력이 수량에 미치는 영향을 그래프를 그려 검토하고

③ 최적조건이라고 생각되는 것의 모평균을 신뢰도 95%로 구간추정하라. (1980년)

다만, A 및 B수준은 다음과 같이 계32회의 실험을 랜덤하게 실시한 것이다.

☞ 힌트 : 본문『반복있는 2원배치, A모수, B모수, 반복 r회』해설 및 예제 참조

3. 어떤 제품의 특성을 향상시키기 위하여 가공온도() 3수준, 첨가제의 량() 4수준으로 해

서 2원배치의 실험을 한 결과가 다음과 같았다. 각 물음에 답하라.(1981년)

① 이 실험에 대한 데이터의 구조모형을 적어라.

② 인자 및 의 모형은 각각 무엇인가?

③ 와의 교호작용에 대해 어떤 가정을 해야만 해석이 가능하겠는가?

④ 의 수치변환을 하여 분산분석표를 작성하라.

⑤ 분산분석에서의 영가설은 무엇이겠는가?

⑥ 분산분석의 결론을 말하라.

⑦ 에 대한 95% 신뢰구간을 구하라.

⑧ 최적조건에 대한 구간추정식을 적어라.

☞ 힌트 : 본문『반복없는 2원배치, A모수, B모수』해설 및 예제 참조

4. 어느 화학공장에서 제품의 수율에 영향을 미칠 것으로 생각되는 반응온도와 원료를 인자로

취하여 반복없는 2원배치의 실험을 하였다. 각 인자의 수준은 다음과 같다.

실험은 12회를 완전랜덤화하여 실험하였으며 얻어진 데이터는 다음과 같다.

분산분석을 행하고 필요한 추정을 실시한 후 분석결과를 해석하라. (1982년 1차)

☞ 힌트 : 본문『반복없는 2원배치, A모수, B모수』해설 및 예제 참조

5. 합금의 강도는 내용물의 혼합비율과 주조시간에 따라 달라진다. 다음과 같이 3가지 혼합비

율과 2가지 주조시간에 따라 제조한 제품의 강도를 2회 측정한 결과 그 내용은 다음과 같

다. 분산분석표를 작성하고 교호작용 효과가 있는가를 검정하라(30점).

(주 : F분포표, 에 의할 것) (1982년 2차)

☞ 힌트 : 본문『반복있는 2원배치, A모수, B모수, 반복 r회』해설 및 예제 참조

6. 어떤 합성수지의 인장력을 향상시키기 위하여 첨가제의 종류(A)와 첨가량(B)을 선정하여 실

험데이터로 얻은 것이 다음과 같다. 각 조합의 12개의 실험은 랜덤하게 실시하고 이것이 끝

난 후 다시 한번 반복한 것이다.

① 분산분석하라.

② 각 수준의 모평균을 추정하라.

③ 공정평균을 구하라.

* 표 및표는 생략함(각자가 준비하여 주십시오) (1983년)

☞ 힌트 : 본문『반복있는 2원배치, A모수, B모수, 반복 r회』해설 참조

7. 어떤 공정에서 제품의 수율에 관한 영향을 조사할 목적으로

가열온도를 =, ,

공정압력을

로 변경시켜 가며 4×3=12회 실험전체를 랜덤 실험한 결과 다음의 데이터를 얻었다.

① 이 실험에 대한 데이터의 구조모형을 구하라(15점).

② 으로 수치변환하여 분산분석표를 작성하고 결론을 구하라.

()(15점) (1984년)

☞ 힌트 : 본문『반복없는 2원배치, A모수, B모수』해설 참조

수치변환 방법은『3원배치 혼합모형, A,B모수, C변량, 반복없음』예제 참조

8. 반복 r=2의 이원배치(모수모형) 실험결과 다음과 같은 데이터를 얻었다.

(데이터 값은 큰 것이 좋음) (40점) (1987년)

① 분산분석을 하라.

② 분산분석 후 필요한 검추정을 하라.

③ 최적조건을 구하라.

(* 필요한 F 분포표는 별도 배부)

☞ 힌트 : 본문『반복있는 2원배치, A모수, B모수, 반복 r회』해설 및 예제 참조

9. 어떤 부품의 강도에 미치는 인자 A와 인자 B의 효과를 결정하기 위하여 요인 실험을 무시

하고 얻은 데이터에 대한 분산분석표를 만든 후검정을 실시한 결과 교호작용 효과가 유

의함을 알았다. 따라서 이 결과가 의미하는 바를 토의한 결과 다음과 같은 여러 가지 의견

이 나왔다. 이에 대한 귀하의 의견을 진술하라. (1989년)

① 인자 A와 인자 B는 모두 강도에 영향을 미친다.

② 인자 A와 인자 B 중 어느 하나만 강도에 영향을 미친다.

③ 인자 B의 수준변경효과는 인자 A의 수준을 알아야만 추정가능하다.

④ 인자 A와 인자 B는 모두 강도에 영향을 미치지 않는다.

⑤ 인자 B를 낮은 수준에 두고 인자 A의 수준을 증가시키면 강도는 증가된다.

☞ 힌트 : 본문『교호작용 효과』및 제10장『요인배치법』해설 참조. ①, ③이 타당

10. 어떤 화학공장에서 침전물의 량을 조사하기 위하여 원료배합의 방법을 4수준, 원료의 량을

3수준으로 하여 반복없는 2원배치로 실험계획을 실시한 결과 1개의 실험자료를 얻지 못했기

때문에 이것을 추정하여 실험자료로 사용하였다. 이 경우 총변동의 자유도는 ( )이고, 오

차의 자유도는 ( )이다. (1994년 2차)

☞ 힌트 : 본문『결측치의 취급』해설 참조.

11. 어떤 농업연구소에서 쌀의 수확량(단위: 알/)이 토양과 비료에 얼마나 큰 영향을 받는

가를 알아보기 위해 토양요인의 3수준과 비료요인의 3수준에 대해 각 수준의 조합에서 4회

씩 총 36회의 실험을 랜덤하게 실시하였다.

실험결과는 아래의 표에 나타나 있다. 분산분석을 실시하고 유의수준 5% 하에서 토양과 비

료의 교호작용의 효과가 통계적으로 유의한가를 결정하라. (1995년 1차)

단. () (30점)

☞ 힌트 : 본문『반복있는 2원배치, A모수, B모수, 반복 r회』해설 참조

12. 제품의 수율에 영향을 미칠 것으로 생각되는 반응온도(A)와 원료(B)를 인자로 택하여 반복

없는 2원배치 실험을 실시한 Data이다. 아래 물음에 답하시오.(40점)

(1995년 2차)

① 분산분석표를 작성하시오. (변동, 자유도, 불편분산, 분산비 까지만 구하시오.)

② 수준조합 의 95% 신뢰구간을 구하시오. (단,t(6, 0.05)=2.447)

☞ 힌트 : 본문『반복없는 2원배치, A모수, B모수』해설 참조

13. 주로 온도와 압력에 의해 수율이 결정되는 공정에서 최적제조조건을 구하려고 반복있는 2

원배치 실험을 하려고 한다. 이 때 실험데이터 수집에서의 주의사항, 분산분석값의 내용,

각 변동(S)의 계산공식을 기술하시오. (30점) (1996년 1차)

☞ 힌트 : 본문『반복있는 2원배치, A모수, B모수, 반복 r회』해설 참조

14. 어떤 드럼통에 들어 있는 원료를 알칼리로 씻어내는 시험이 있다. 수없이 많은 드럼통에

대하여 드럼통마다 그 특성치를 측정한 다음에 사용하기는 곤란하므로, 드럼통 3개를 랜덤

하게 골라 와서 이를 3종의 알칼리 처리조건, 즉 알칼리 농도(A=6%, 7%, 8%)로 씻어 주었

다. 9회의 실험을 랜덤하게 실시하여 다음의 결과를 얻었다.

(데이터는 원료를 알칼리로 씻어 낸 후에 얻어지는 품질특성치이다.)

① 각각의 인자는 어떤 모형의 인자인가? 이러한 실험계획법을 무엇이라고 부르는가?

② 분산 분석을 행하고 결론을 내리시오 (단, 유의수준 5% 하에서) (1997년 2차)

☞ 힌트 : 본문『반복없는 2원배치, A모수, B변량』해설 참조. 난괴법

15. 반복이 있는 2원배치와 반복이 없는 2원배치의 장단점을 간략하게 설명하시오.

(20점) (1996년 2차)

☞ 힌트 : 본문『반복있는 2원배치』해설 참조. 교호작용 분리. 실험 번잡성

16. 무연탄에서 코우크스(cokes)를 제조하는 목적으로 10% 첨가하는 역청탄(A)을 5종류 선택

하고, 타르피치(Tar pitch)의 첨가량(B)를 4, 6, 8, 10%의 4수준을 택하여 첨가한 후에 이

것을 가열성형하고, 코우크스의 내압강도(kg/)를 측정한 결과 다음의 데이터를 얻었

다. 실험은 5×4=20회를 랜덤하게 실시하였다. 다음 물음에 답하라.

(40점) (1998년 1차)

① 분산분석을 행하라.

② 만약 경제적인 이유로 인하여 타르피치의 첨가량을 4%로 고정시킬 때에는 어떤 역청탄

의 종류가 가장 큰 내압강도를 주는가를 구하라. 이 종류에서 내압강도와 모평균의 90%

신뢰구간을 구하라.

(단,

참고)

☞ 힌트 : 본문『반복없는 2원배치, A모수, B모수』해설 참조

종전의 는 최근 개정된 KS규격에서 로 표기가 변경됨

17. 다음의 반복없는 2원배치 실험결과 데이터에 대한 분산분석표에서의 (a)~(k)의 값을 구하

시오. (1998년 2차)

☞ 힌트 : 본문『반복없는 2원배치, A모수, B모수』해설 참조

18. 반응압력 A를 4수준, 반응시간 B를 3수준으로 하여 반복 2회 실험하여 분산분석을 한 결

과 가 최적조건이라는 것을 알았다. 최적조건의 95% 신뢰한계값은?

(단,이며, 교호작용은 기술적 검토로 풀링한다.)

(25점) (2000년 2차)

☞ 힌트 : 본문『반복있는 2원배치, A모수, B모수, 반복 r회』해설 참조

19. 어떤 기계의 소음을 줄이기 위하여 연구한 결과 모타의 베어링 부분에 대하여 조립후 베어

링 유격(A)과 진동상태(B)가 소음의 요인임을 알 수 있다. 다음에 답하시오.

① 볼 베어링의 유격 의 수준으로 그리고, 진동상태를

로 변환시켜 가면서 1회씩 실험한 경우의 데이터 구조식

()를 구하시오.(5점)

② 인자 가 주는 효과의 평균을 구하고 그 근거를 밝히시오.(6점)

③ 각 수준을 조합한 조건 에서 실험을 3회 반복한다면, 1회씩만 실험한 것과 비교할

때 어떤 이점을 가지고 있는가.(6점)

④ ③의 실험에서 전체의 실험 즉, 3×3×3=27회를 랜덤하게 실시하였을 때 오차항()에

가장 중요한 4가지 가정은 무엇인가.(8점) (2004년)

☞ 힌트 : 본문『반복있는 2원배치』『1원배치, 오차항 특성-4가지 가정』해설 참조

20. 실험계획법에서 “단일인자실험법”(single factor experiments)의 취약점은?

(2005년 1회차)

☞ 힌트 : 본문『반복있는 2원배치, 교호작용』해설 참조. 교호작용 분리불가의 약점

21. 어떤 화학공장에서 제품의 수율에 관한 영향을 조사할 목적으로 반응온도(A)를 4수준, 촉

매량(B)를 3수준으로 4×3=12회의 반복없는 2원배치의 랜덤실험을 하였다.

① 분산분석표를 작성하고 해석하시오.

(단, (2,6)=5.14, (2,6)=10.9, (3,6)=4.76, (3,6)=9.78)

② 수준 에서 결측치가 나왔다고 가정했을 때, 결측치를 추정하시오.

(2006년 1회차)

☞ 힌트 : 본문『반복없는 2원배치, 결측치 취급』해설 참조

22. 다음의 분산분석표를 보시고 ①에서 ⑨번의 각 항목을 설명하시고 종합적인 결론을 나타

내시오. (2006년 2회차)

☞ 힌트 : 본문『반복없는 2원배치』해설 및 예제 참조

23. 화학공장에서 제품의 수율에 관한 영향을 조사할 목적으로 반응온도(A)를 4수준, 촉매량

(B)를 4수준으로 4×4=16회의 반복이 없는 이원배치의 랜덤실험을 하였다.

(1) 분산분석표를 작성하고 해석하시오.

(단, 이다.)

(2) 수준 에서 결측치가 나왔다고 가정했을 때 결측치를 추정하시오.

(2009년도 1회차)

☞ 힌트 : 본문『반복없는 2원배치』, 결측치 취급 해설 참조

24. 어떤 신약 제조공정에서 약품의 수율(%)에 영향을 미칠 것으로 판단되는 반응온도(A)와 원

료(B)를 인자로 하여 반복이 없는 실험을 한 결과 다음의 데이터를 얻었다. 다음 각 물음에

답하시오. (단, 데이터는 으로 수치 변환한 것이다.) (2010년도 1회차)

(1) 분산분석표를 작성하고, 유의수준 0.05로 검정하시오.

(2) 의 조합의 모평균 을 신뢰율 95%로 추정하시오.

(3) 인자 B의 기여율(%)을 구하시오.

(단, ,

이다.)

☞ 힌트 : 본문『반복없는 2원배치( 모수인자, 모수인자)』해설 참조

25. 교호작용과 교락에 대해서 설명하시오. (2010년도 2회차)

☞ 힌트 : 본문『반복있는 2원배치법-교호작용(interaction)』및 제11장『교락법과 일부실시

법 개념』해설 참조

26. 다음은 방진 고무제품의 압축률(망소특성)을 최적화하기 위한 온도(A)와 압력(B)에 대한

실험 결과이다. 다음 각 물음에 답하시오.

(1) 반복없는 이원배치법 실험에서 의 결측치(y)를 소수점 1자리로 추정하시오.

(2) 결측치를 추정한 후 분산분석표를 완성하고(①, ②, ③, ④), 이를 유의수준 5%로 해석

하시오.

(3) 최적 조합 수준을 구하고 신뢰수준 95%로 신뢰구간을 추정하시오.

(단, 이다.) (2010년도 2회차)

☞ 힌트 : 본문『반복없는 2원배치( 모수인자, 모수인자) 』해설 참조

출처 : [최신]품질관리기술사-실험계획법편, 증보5판, 공학박사/기술사 권오운 편저

목차로

제4장 다원배치법 : 기출문제 착안점

2008년 2회차까지 기출된 문제 없음

출처 : [최신]품질관리기술사-실험계획법편, 증보5판, 공학박사/기술사 권오운 편저

목차로

제5장 대비와 직교분해 : 기출문제 착안점

2008년 2회차까지 기출된 문제 없음

출처 : [최신]품질관리기술사-실험계획법편, 증보5판, 공학박사/기술사 권오운 편저

목차로

제6장 분할법 : 기출문제 착안점

1. 다량의 원료가 화차에 실려 입하되고 있는 도중에 램덤하게 택한 4대의 화차부터 각각 4

increment씩 취하여 필요한 성분분석을 한 결과는 다음 표와 같았다.

단, 화차의 대수는 대단히 많고 increment는 극히 소량이다(25점). (1979년)

① 분산분석을 하라. (단 분산 분석표까지만 작성할 것) (1979년)

② 이 분산분석에서의 가설은 무엇이며 또한 실험인자의 모형은 무엇인가.

③ 화차내 분산 과 화차간 분산 을 점추정하라.

④ 평균성분 함유율을 점추정 및 구간추정하기 위한 공식을 써라.

☞ 힌트 : 본문『지분실험법』해설 참조

2. 변량인자 A( 수준), B(수준), C(수준) 반복회의 지분실험법(nested design)에서 다

음 물음에 답하시오. (1993년)

① 각 변동(편차제곱합)을 구하는 식을 쓰시오.

② 분산 분석표를 작성하시오.

③ 분산 분석후의 추정을 구하시오.

☞ 힌트 : 본문『지분실험법』해설 참조

3. 인자 A( 수준), B(m 수준), C(n 수준)가 있는 3인자의 실험에서 A, B 인자는 랜덤화가

곤란하고, C인자는 랜덤화가 용이한 편이라면 A, B를 1차 단위, C를 2차 단위 인자로 하여

1차 단위가 반복이 없는 실험을 실시하였다.

① 데이터의 구조식을 정리하시오. (10점)

② 분산분석표(ANOVA)를 작성하시오. (20점) (1996년 2차)

☞ 힌트 : 본문『단일분할법-1차단위가 2원배치, 반복없는 경우』해설 참조

4. 1차 단위의 인자 A, 2차 단위의 인자 B를 각각 4수준 택하고 반복(R) 2회인 분할법에 의한

실험데이터를 가지고 변동을 구한 결과

을 얻었다. 2차 오차변동는 얼마인가? (20점) (2000년 2차)

☞ 힌트 : 본문『단일분할법-1차단위가 1원배치, 반복있는 경우』해설 참조

5. 분할실험의 이점과 결점을 1가지씩만 제시하시오. (2005년 1회차)

☞ 힌트 : 본문『분할법의 의의 및 특징』해설 참조

출처 : [최신]품질관리기술사-실험계획법편, 증보5판, 공학박사/기술사 권오운 편저

목차로

제7장 직교다항식 : 기출문제 착안점

1. 어떤 전기제품의 특성치는 요인 (전압,)와 요인 (주파수, )의 영향을 받는 것으

로 알려져 있다. 전압을 수준, 주파수를 수준으로 택하여 다음 실험을 실시하였

다.(단, 특성치는 높을수록 좋다고 한다.)

성분별로 분해한 분산분석을 하고, 와 및 의 관계를 추정하라. (77 기술사)

(별첨 : 표 및 직교다항식표가 주어지나 여기서는 생략함)

☞ 힌트 : 본문『직교다항식』해설 및 예제 참조

출처 : [최신]품질관리기술사-실험계획법편, 증보5판, 공학박사/기술사 권오운 편저

목차로

제8장 계수치 데이터 분석 : 기출문제 착안점

1. 통신판매의 효율을 올리기 위하여 어떤 상품의 카다로그 내용을 3종류 준비하여 4도시

의 랜덤으로 선택한 1,000세대에 1,000매씩 우송했다. 그 결과 주문수는 다음

과 같았다. 은 3종류의 카다로그이며, 그 데이터는 1,000세대 중에서의 주문수이

다.

① ANOVA를 만들어라. (되풀이 수 =1,000임 )

② 의 카다로그의 단가는 충분한 매수를 제작했을 때 600원, 750원, 1,200원이다.

주문이 1개 불어났을 때 대체로 이익이 18,000원이다.

의 우열을 비교하라. (1983년)

☞ 힌트 : 본문『계수치 데이터 분석』해설 참조. 주문=1, 미주문=0으로 하여 분석

『총이익=총주문(판가)-총비용』이므로 총이익이 큰 것이 우수한 것임.

2. 다섯 대의 기계()와 작업시간별(아침 :, 낮 :, 저녁:)에 따

라 생산된 제품의 부적합률에 차이가 있는가를 조사하기 위하여 15개의의 조합 중에

하나의 조합조건을 랜덤하게 선택하여 100번의 실험을 마치고, 다음으로 나머지 14개의 조

합에서 또 하나를 선택하여 100번을 실험하는 방법으로 진행시켜 얻은 총 1,500개의 데이터

가 다음과 같다.

① 분산분석을 행하고, 기계별·작업시간별로 부적합률에 유의한 차가 있는가를 유의수준 5%

로 검정하시오.

② 부적합률이 가장 적게 나타나는 기계는 어느 것이며, 이 기계의 부적합률에 대한 95%의

신뢰구간을 구하시오 (단, 95%에 대응하는값은 1.96임) (90 기술사)

☞ 힌트 : 본문『계수치 데이터 분석』해설 및 예제 참조.

출처 : [최신]품질관리기술사-실험계획법편, 증보5판, 공학박사/기술사 권오운 편저

목차로

제9장 라틴방격법 : 기출문제 착안점

1. 제품경도에 관한 작업표준을 설정하기 위한 준비로서 기술적으로 영향을 미칠 인자를 다음

과 같이 선정하여 5×5 라틴방격 실험을 하였다.

① 분산분석하라. (30점)

② 유의차가 인정되는 각 인자의 모평균을 추정하라. (20점)

③ 최적조건(공정평균)을 추정하라. (10점) (1985년)

☞ 힌트 : 본문『라틴방격법』해설 및 예제 참조

2. 다음은 어떤 반응공정의 수율을 높일 목적으로 반응시간(A), 반응온도(B), 성분의 양(C)의

3가지 인자를 택하여 각각 3수준으로 한 라틴방격법에 의한 실험 자료를 얻은 것이다.

① 분산분석표를 작성하여 각 요인의 효과를 유의수준 5%로 분석하시오.

② 의 95%의 신뢰구간을 구하시오. (1994년 2차)

☞ 힌트 : 본문『라틴방격법』해설 및 예제 참조

3. n×n의 라틴방격(Latin square)을 간략히 설명하시오. (2005년 1회차)

☞ 힌트 : 본문『라틴방격법 → 계획의 개념』해설 참조

4. 다음 3×3 라틴방격의 데이터가 있다.

① 데이터 구조식을 쓰시오.

② 분산분석을 하시오. (단, (2,2)=19.0) (2006년 1회차)

☞ 힌트 : 본문『라틴방격법』해설 및 예제 참조

5. 공정 최적조건을 설정하기 위하여 강도()특성에 대한 3×3 라틴방격 실험을 실시하여

다음 데이터를 얻었다. 물음에 답하시오.

(1) 데이터 구조식을 쓰시오.

(2) 분산분석표를 작성하고 해석하시오.(단, )

(2009년도 1회차)

☞ 힌트 : 본문『라틴방격법→ 3×3 라틴방격』해설 및 예제 참조

출처 : [최신]품질관리기술사-실험계획법편, 증보5판, 공학박사/기술사 권오운 편저

목차로

제10장 K^n형 요인배치법 : 기출문제 착안점

1. 막걸리(술)와 맥주를 마시고 취하는 정도를 알기 위하여 실험을 행한 결과 아래 표 1과 같

다. 술은 A, 맥주는 B로 표시되었고, 1 또는 2는 각각의 수준으로서 안 마신 것을 1, 마신

것을 2로 표시하였고, 실험결과 O, 2, 3 등은 취하는 정도를 의미한다.

또한 이 실험에서 술과 맥주를 마구 섞어서 마셨을 때의 실험결과는 표 2와 같다.

귀하가 귀사에서 실험계획을 새로이 공부하고자 하는 사원에게 교육을 시키고자 할 때 다음

물음에 대하여 그 개념이 이해가 되도록 설명하라. (1983년)

① 표 1에서「양 인자의 효과는 가산적이다」이라는 의미를 설명하라.

② A, B의 효과를 표 1에 표시하고, A의 주효과는 어떻게 설명할 것인가

③「A와 B가 직교하고 있다」라는 의미를 설명해 보아라.

④ 표 2를 보고「교호작용이 있다」고 설명하고자 한다. 표 1과 표 2를 이용하여 그 개념을

설명하라.

⑤ 표 2의 효과를 적어 넣어라. (설명도 요함)

⑥의 교호작용의 효과가 없다고 기술적으로 명백할 때 포도주()의 취하는 효과를

보기 위하여 표3의 결과를 얻었다. 효과를 적어 넣어라.

⑦ 표 3에서 의 열에의 교호작용 효과가 있음에도인자를 배열하였다면, 어떻

게 될 것인가? 이러한 현상을 어떻게 설명할 것인가?

⑧ 표 3의 C열에서 실험오차를 계산하려면 어떠한 제한조건이 필요한가?

⑨ 실험된 ⑥의 조건이나 상태에 따라 오차내용이 어떻게 달라지는가 설명하라.

⑩ C열에의 교호작용 효과가 있을 수 있다고 보았을 때 실험오차를 산출하기 위해서

는 어떻게 하여야 하는가?

☞ 힌트 : 본문『요인실험(반복없는 경우), 요인실험』해설 참조

① 에서 는 인자의 효과 와 의 합으로 구성된다.

② 본문『요인실험(반복없는 경우)』해설 참조

③ A열과 B열의 각 열에서 1을 -1로, 2를 +1로 한 후 A, B열의 곱의 합은 0이다.

④ 본문『요인실험(반복없는 경우), 교효작용 효과 』해설 참조

⑤ 본문『요인실험』해설 참조. 주효과와 교호작용을 구하는 표 활용하여 구함

⑥ 본문『요인실험』해설 참조

⑦인자에 가 교락되어 있는 경우임

⑧ 반복을 실시해야 함

⑨ 본문『요인실험』해설 및 예제 참조

⑩ 반복을 실시해 교호작용과 오차를 분리하도록 함

3. 요인배치법에서 다음 실험 데이터가 얻어졌다. 인자 C의 변동 Sc를 구하시오.

(2005년 2회차)

☞ 힌트 : 본문『요인실험』해설 및 예제 참조

4. 다음 중 요인 반복실험법으로 실험 데이터를 얻었다. 주효과와 교효작용 효과를 식으로

쓰고 소수점 3자리까지 구하시오. (2008년 1회차)

① A의 주효과의 평균을 계산하시오.

② B의 주효과의 평균을 계산하시오.

③ AB의 주효과의 평균을 계산하시오.

☞ 힌트 : 본문『요인실험』해설 및 예제 참조

출처 : [최신]품질관리기술사-실험계획법편, 증보5판, 공학박사/기술사 권오운 편저

목차로

제11장 교락법과 일부실시법 : 기출문제 착안점

1. 어떤 반응공정의 수율을 향상시키기 위하여 반응시간(), 반응온도(), 성분()의 3가지

인자를 각각 2개의 수준을 택하여 8개의 수준조합을 각각 3회씩 반복하여 요인 실험을 하고

자 한다. 그러나 1회에 4개의 수준조합만 실험할 수 있으므로 다음과 같이 실험배치를 하였

다.

① 반복Ⅰ, 반복Ⅱ, 반복Ⅲ에서 각각 정보를 얻을 수 없는 교호작용 요인은 무엇인가?

② 위 실험계획에 대한 분산분석을 행할 때 ①에서 설명한 교호작용의 효과에 대한 평방합

은 어떻게 계산할 수 있겠는가?

③ 위와 같은 실험계획의 장점을 설명하시오. (1990년)

☞ 본문『완전교락 및 부분교락』해설 참조

2. 교호작용과 교락의 차이(실험계획법 중에서) (1999년 1차)

☞ 본문『교락법과 일부실시법 개념』해설 및 예제 참조

3. 실험계획에 있어서 분할법, 교락법 및 일부실시법을 각각 어떤 경우에 사용하는 것이 유리한

가에 대해 간단히 설명하시요.(2004년)

☞ 본문『교락법 및 일부실시법 개념』해설 및 예제 참조. 제6장『분할법』해설 참조

4. 교호작용과 교락에 대해서 설명하시오. (2010년도 2회차)

☞ 힌트 : 제4장 본문『반복있는 2원배치법-교호작용(interaction)』 및 본문『교락법과 일

부실시법 개념』해설 참조

출처 : [최신]품질관리기술사-실험계획법편, 증보5판, 공학박사/기술사 권오운 편저

목차로

제12장 2수준계 직교배열표 : 기출문제 착안점

1. 직교배열표(total of orthogonal arrays)는 실험계획법에서 일부실시법의 배치에 이용된다.

다음 물음에 답하시오. (1993년)

① 직교배열표 사용시의 장점을 기술하시오. (10점)

②직교배열표에 2수준의 인자 A, B, C, D와 교호작용 A×B, A×C를 배치시키고, 실

험조건을 열거하시오. (15점)

☞ 힌트 : 본문『2수준계 직표배열표 개념, 직교배열표의 요인 배치』해설 참조

2. 직교표 에 의하여 분산분석하고자 한다. (교호작용이 있는 경우) 인자 A는 1열, B는

4열, C는 7열에 배당하여 실험한 결과가 다음 표와 같을 때 물음에 답하시오.

(30점) (1994년 1차)

① 실험 조합조건을 제시하시오.

② 교호작용 B×C는 어느 열에 나타나는가 ?

③ 오차열은 어느 열인가 ?

④ 분산분석하시오. 만약 유의적이 아니면 Pooling한 분산분석표를 작성하시오.

⑤ 결론을 내리시오.

☞ 힌트 : 본문『2수준계 직표배열표』해설 및 예제 참조

종래의 는 로 표기방법이 변경되었음에 유의

3. 요인 A, B, C, D를 직교배열표를 이용하여 다음과 같이 배치한 실험계획을 실시하였

을 때 요인효과 A×B와 별명(alias) 관계에 있는 요인효과는 ( )이다.

(1994년 2차)

☞ 힌트 : 본문『2수준계 직표배열표』및 제11장『형 일부실시법의 별명 관계』해설 참조

4. 실험계획에서 직교배열표(Tables of orthogonal arrays)의 개념과 장점을 서술하시오

(20점) (1995년 1차)

☞ 힌트 : 본문『2수준계 직표배열표 개념, 직교배열표 구성』해설 참조

5. 직교배열표를 이용한 실험계획을 짤 때 장점과 유의점을 실험배치와 분석면에서 간략하게

설명하시오. (20점) (1996년 2차)

☞ 힌트 : 본문『2수준계 직표배열표 개념, 직교배열표 구성』해설 참조

6. 실험계획법에서 왜 직교배열표를 사용하여 실험을 하는지 이유를 설명하시오.

(2003년 2차)

☞ 힌트 : 본문『2수준계 직표배열표 개념, 직교배열표 구성』해설 참조

7. 동박을 생산하는 공장에서 신설비를 도입하여 최적 운전조건을 설정하는데 영향을 주는 원

인변수의 인자는 A(촉매량), B(용해온도), C(속도), D(압하량), E(Cu성분), F(이송량),

G(전류량), H(리턴량) 8개이고 교호작용 요인은 A×B, A×E, B×C, A×F 4개이다. 2수준으

로 실험을 설계하고자 할 때 직교배열표(직교표:로 물음에 답하시오.

(2006년 2회차)

① 직교배열표(직교표) 실험 중 적합한 최소실험 배치는 어떤 직교표이고 총실험회수와 요인

수를 적으시오.

② 2수준계 직교 배열표에 실험인자를 다음 열에 배치했을 때 4개의 교호작용을 기본표시를

이용하여 해당 열에 배치하시오.

③ 2수준계의 표준 직교표에서 인자의 변동(제곱합)을 구하는 공식을 적으시오.

☞ 힌트 : 본문『2수준계 직표배열표』해설 및 예제 참조

8. 직교배열표 를 이용한 실험에서 다음과 같은 결과를 얻었다. A의 주효과를 구하시오.

(2007년 2회차)

☞ 힌트 : 본문『2수준계 직표배열표』해설 및 예제 참조

9. 일부실시 요인실험에 대하여 설명하시오. (2007년 2회차)

☞ 힌트 : 본문『2수준계 직표배열표』해설 참조.

형 직교배열표에서은 실험의 크기,은 열의 수

10. 직교배열표의 장점 3가지를 쓰시오. (2008년 1회차)

☞ 힌트 : 본문『2수준계 직표배열표 개념』해설 참조

출처 : [최신]품질관리기술사-실험계획법편, 증보5판, 공학박사/기술사 권오운 편저

목차로

제13장 3수준계 직교배열표 : 기출문제 착안점

1. 뱃치생산을 하는 공정에서 수율을 올리기 위하여 수율에 영향을 줄 수 있는 인자로 생각되

는 온도, 농도, pH, 촉매의 양을 취하여 수준을 다음과 같이 정했다.

이 때 온도와 농도, 온도와 촉매량 사이에 교호작용이 있을 것으로 상정했다. 다음 물음에

답하라.

①의 교호작용이 분리되겠금의 실험배열을 하라.

② 실험배치가 적절히 이루어진 것으로 간주하고 27회 실험결과치를 가지고 분산분석하라.

(표의 데이터 이용)

③ 유의한 효과가 있을 시 추정치에 대한 신뢰구간을 계산하라.(95% 신뢰도)(1981년)

☞ 힌트 : 본문『3수준계 직표배열표 개념』해설 및 예제 참조

2. 직교배열표 로 인자를 랜덤하게 배치한 결과 다음 표를 얻었다.

A의 제곱합은 얼마인가? (2007년 1회차)

☞ 힌트 : 본문『3수준계 직표배열표 개념』해설 및 예제 참조. A 제곱합= A 변동()

3. 동박을 생산하는 공장에서 신 설비를 도입하여 최적 운전조건을 설정하는데 영향을 주는 원

인변수의 인자는 A(촉매), B(온도), C(속도), D(압력), E(동성분), F(이송량), 6개이고 교

호

(직교표: ) 로 물음에 답하시오. (2008년 1회차)

① 직교 배열표(직교표) 실험 중 적합한 최소실험 배치는 어떤 표준 직교표이고 총실험횟수

와 요인수 및 총자유도를 쓰시오.

② 3수준계 직교배열표에 실험인자를 다음 열에 배치했을 때 3개의 교호작용(A×B, A×E, B

×D)을 기본표시를 이용하여 해당 열에 배치하시오.

③ 3수준계의 표준 직교배열표에서 인자의 변동(제곱합)을 구하는 공식을 쓰시오.

☞ 힌트 : 본문『3수준계 직표배열표 개념』해설 및 예제 참조

출처 : [최신]품질관리기술사-실험계획법편, 증보5판, 공학박사/기술사 권오운 편저

목차로

제14장 다구찌 실험계획법 : 기출문제 착안점

1. 다구찌 품질공학에서 사용되는 다음의 용어를 설명하시오. (1993년)

① 손실함수 (5점) ② SN비 (5점)

③ 파라미터 설계 (5점) ④ 허용차 설계 (5점)

⑤ 라인외 품질관리 (off- line QC) (5점)

☞ 힌트 : 본문『다구찌 품질관리 특징』해설 참조

2. 품질공학(또는 다구찌 Method)에서 제품품질의 변동요인 중 잡음(Noise)의 종류를 열거 약

술하고 잡음제거를 위한 대응책을 설명하시오 (20점) (1994년 1차)

☞ 힌트 : 본문『다구찌 품질관리 특징, 인자 선정』해설 참조

3. 다구찌 방법(Taguchi method)의 파라미터설계에서 비선형성을 활용함으로써 얻을 수 있는

이점을 설명하시오. (20점) (1995년 1차)

☞ 힌트 : 본문『손실함수 - 망목특성의 경우 그림 해설』해설 참조

4. 田口玄一(Taguchi) 박사는 제품품질에 영향을 미치는 원인들을 일괄하여 잡음(noise)이라고

부르고 있다. 다구찌 박사가 제안하는 잡음의 세 종류를 제시하고 그 의미를 간단히 설명하

시오. (20점) (1995년 2차)

☞ 힌트 : 본문『다구찌 품질관리 특징 - 잡음의 종류』해설 및 예제 참조

5. 동적 특성의 파라미터 설계를 설명하시오. (30점) (1996년 2차)

☞ 힌트 : 본문『파라미터 설계 - 동특성 계량치의 SN비』해설 참조

6. 특성치가 낮을수록 좋은 경우(망소특성)를 가지는 부품에 대한 실험에서 다음의 데이터를 얻

었다.

A사 제품의 데이터 : 32, 38, 36, 40, 37

B사 제품의 SN비 : -30.0 db

① A사의 SN비를 구하고. A, B사 제품 중에서 어느 것을 구매할지를 결정하시오.

(20점 )

② 만약 A사의 데이터가 망대특성이라면 SN 비는 어떻게 달라지겠는가?

(10점) (1996년 2차)

☞ 힌트 : 본문『SN비 - 망소특성, 망대특성』해설 및 예제 참조

7. 다구찌(田口) 방법에서 이야기되는 3가지 잡음(noise)에 대하여 각각 서술하시오.

(1998년 1차)

☞ 힌트 : 본문『다구찌 품질공학 특징 - 잡음의 종류』해설 및 예제 참조

8. 다구찌의 손실함수란? (1999년 1차)

☞ 힌트 : 본문『손실함수』해설 참조

9. 품질에 대한 기존의 관점과 다구찌 품질공학 관점의 차이를 설명하시오. (1999년 2차)

☞ 힌트 : 본문『다구찌 품질공학 특징』해설 참조

10. 다구찌(Taguchi) 박사의 Robust Design에서 공정 설계의 최적화에서 S/N비를 사용하면

몇 가지 이점(利點)이 있다. 2개 이상 설명하시오. (20점)(1999년 2차)

☞ 힌트 : 본문『파라미터 설계와 SN비』해설 참조

11. 잡음(Noise)이란? (10점)(2000년 1차)

☞ 힌트 : 본문『다구찌 품질공학 특징 - 잡음의 종류』해설 및 예제 참조

12. 제품의 품질 특성치는 인자와 잡음인자로 연관되어 있으며 이들은 복잡한 비선형 함수 형

태를 갖는다. 이 인자가 제품에 미치는 영향과 특성에 대해 기술하시오.(25점)

(2000년 1차)

☞ 힌트 : 본문『파라미터 설계 착안점, 인자·특성 관계 그림』해설 참조

13. 다구찌의 품질공학에서는 손실함수와 SN비의 개념을 도입하여 품질의 최적화를 추구한다.

오프라인(Off Line) QC와 온라인(On Line) QC로 구분하여 다구찌 방법을 기술하시오.

(25점)(2000년 1차)

☞ 힌트 : 본문『라인내 품질관리와 라인외 품질관리』해설 참조

14. 품질공학(Quality Engineering)에서 제품 및 공정설계를 통한 품질개선 노력을 오프라인

품질관리(Off Line QC)라 한다. 제품 및 공정설계의 3단계를 기술하시오.

(2003년 1차)

☞ 힌트 : 본문『설계의 단계와 품질공학』해설 참조

15. 품질특성치 분포의 평균과 산포 정도를 동시에 추정할 수 있는 척도로써 다구찌(Taguchi)

에 의해 제안된 척도는 무엇인가? (2003년 1차)

☞ 힌트 : 본문『SN비』해설 및 예제 참조

16. 일반적인 실험계획법과 다구찌 기법의 차이를 5가지만 서술하시오.(2003년 2차)

☞ 힌트 : 본문『다구찌 품질관리 특징』해설 참조

17. 다구찌 2차 손실함수(Quadratic Loss Function)의 의미를 간략히 설명하시요.

(2004년)

☞ 힌트 : 본문『손실함수 - 망목특성』해설 참조

18. 실험계획법은 일반적으로 제품의 품질특성에 어떤 요인들이 영향을 미치는가를 알아 보기

위하여 실험의 배치와 실행을 어떻게 하며, 수집된 데이터를 어떤 방법으로 분석하면 최소

의 노력과 비용으로 최대의 정보를 얻을 수 있는가 하는 실험에 대한 계획 방법을 의미하나

기존의 실험계획법으로는 연구실에서의 실험결과와 현장에서의 실행결과가 다르게 나타나는

경우가 빈번히 발생하여 정확한 의사결정이 어려워 고객의 요구를 만족시키기 위하여 기존

의 전통적인 기법보다 더욱 효율적인 새로운 다구찌 기법이 등장하게 되었다. 그러면 전통

적인 실험계획법과 다구찌 기법과의 차이점을 5가지만 정리하시오. (2005년 1회차)

☞ 힌트 : 본문『다구찌 품질관리 특징』해설 참조

19. 종래의 전통적인 품질관리(QC) 방법에 비하여 다구찌의 QC 접근방식에는 여러 가지 독특

한 면이 있다. 이러한 특성은 품질공학의 바탕이 된다. 그 특성을 5가지만 정리하시오.

(2005년 1회차)

☞ 힌트 : 본문『다구찌 품질관리 특징』해설 참조

20. 다구찌의 품질공학은 on-line QC와 off-line QC를 통하여 제품 품질이 사회에 끼치는 손실

을 최소화시키는 것이다. 제품의 품질은 주로 제품 및 공정 설계단계에서 결정되므로

off-line QC가 특히 중요하며, 이와 같은 설계 활동은 시스템 설계, 파라미터 설계, 허용차

설계를 통하여 체계적으로 이루어져야 한다. 여기서 망목 특성치인 경우에 파라미터 설계시

고려하여야 할 주요 착안 사항을 4가지 지적하시오.

(2005년 1회차)

☞ 힌트 : 본문『파라미터 설계의 주요 착안점』해설 참조

21. 일반적으로 품질특성은 다음 3가지 형태로 구분된다. 다음의 품질특성에 관하여 설명하시

오. (2005년 2회차)

① 망소특성 ② 망대특성 ③ 망목특성

☞ 힌트 : 본문『손실함수 - 품질특성치의 분류』해설 참조

22. 기존의 실험계획법과 다꾸찌기법의 가장 큰 차이점을 설명하시오. (2005년 2회차)

☞ 힌트 : 본문『다구찌 품질관리 특징』해설 참조

23. 품질공학의 특징을 5가지 이상 나열하시오. (2005년 2회차)

☞ 힌트 : 본문『다구찌 품질관리 특징』해설 참조

24. 어떤 수지(resin)를 생산하는 한 화학업체에서의 이 수지에 포함되는 불순물의 함량률을

줄이기 위한 실험을 실시하고자 한다. 규격상한은 4.0%이고, 이 규격이 만족되지 않으면

10kg 당 50,000원의 손실이 발생한다.

이 불순물에 영향을 주리라고 예상되는 4가지 제어인자를 다음과 같이 주었다.

A : 본드의 배합비 3수준()

B : 본딩방법 3수준()

C : 표면처리방법 3수준()

D : 열처리방법 3수준()

비제어인자로서

U : 작업자 2수준(비숙련공, 숙련공)

V : 수지 생산라인 2수준

을 선택해 주고, 생산된 수지를 실험실에서 분석하여 불순물의 함량 %를 얻었다.

이 실험은 망소특성 실험이다. SN비의 값을 구하시오. (2005년 2회차)

☞ 힌트 : 본문『파라미터 설계의 특징 및 방법』해설 및 예제 참조

25. 품질공학에서 정특성과 동특성의 개요를 쓰고 차이점을 설명하시오 .(2006년 2회차)

☞ 힌트 : 본문『파리미터 설계, 동특성 계량치의 SN비』해설 참조

26. Robustness 개념을 간략히 설명하시오. (2006년 2회차)

☞ 힌트 : 본문『파라미터 설계와 SN비』해설 참조

27. 오토바이 엔진의 자동 점화시스템에서는 현재 25KV의 고전압을 이용하여 불꽃을 튀게 하여

엔진을 점화하고 있다. 전압이 15KV로 떨어졌을 때에는 불꽃이 튀지 않아 엔진이 점화되지

않는다. (=15KV). 이 때 운전자의 사회적 손실 은 15,000원이다. 제조회사의 제품하한

규격(△)을 구하시오.(제조회사의 손실비용 A=8,000원)

다음에 제시되는 손실함수식에서 알맞은 식을 이용하시오. (2006년 2회차)

☞ 힌트 : 본문『허용차 설계→망목특성과 허용차 및 안전설계』해설 참조 응용

28. 동박을 생산하는 공장에서 신설비를 도입하여 호일 두께(y)에 대해 최적 운전 조건을 설정

하는데 영향을 주는 원인변수 중 제어인자는 A(촉매량), B(용해온도), C(속도), D(Cu성분),

F(이송량), G(전류량) 신호인자는 S(압하량), 잡음인자(N), 외부온습도 등이다.

표준 직교표인 인 품질특성이 동특성으로 실험설계하고자 할 때 물음에 답하시오.

1) 직교표 실험설계의 프로세스 맵핑을 하시오.

2) 상기 실험설계를 동특성 실험한 데이터이다. 물음에 답하시오.

① 산포(SN비)에 영향을 주는 인자를 빈칸에 계산표를 작성하고 우선순위를 분석하시오.

② 전체인자의 최적조합수준을 구하고 SN비를 점추정하시오.

㉠ 최적수준기호와 수준값을 적으시오.

㉡ 최적조합수준의 점추정 식을 쓰고 구체적인 값을 기록하시오. (2006년 2회차)

☞ 힌트 : 본문『파라미터 설계 - 직교배열표 활용』해설 및 예제 참조

29. 품질공학의 특징을 열거하고 각기 내용을 기술하시오. (2007년 1회차)

☞ 힌트 : 본문『다구찌 품질관리 특징』해설 및 예제 참조

30. 다구찌 품질공학에서 ON-LINE QC와 OFF-LINE QC의 관계를 설명(도표 등을 활용)하고,

정적특성에서의 손실함수와 SN비에 대하여 산식과 의의를 설명하시오.

(2007년 2회차)

☞ 본문『라인내 품질관리와 라인외 품질관리』및『손실함수, SN비』해설 참조

31. 품질비용(Q-Cost)과 품질공학에서 다루는 손실함수()와 관계를 간략하게 설명하시오.

(2008년 1회차)

☞ 힌트 : 본문『손실함수』및 기술사 품질경영편『품질코스트』의 해설 참조.

손실함수와 Q-Cost 중 F-Cost의 정의, 고유 특성, 연관성 등을 정리함

32. 동박을 생산하는 공장에서 신설비를 도입하여 호일 두께(y)에 대해 최적 운전조건을 설정

하는데 영향을 주는 원인변수 중 제어인자는 A(촉매량), B(용해온도), C(속도), D(Cu성분),

교호작용은 A×B, B×D 신호인자는 S(압하량), 잡음인자(N)는 외부온습도 등이다.

표준직교표인 인 품질특성이 망목특성으로 실험설계하고자 할 때 아래의 실험 데이터

를 이용하여 다음 물음에 답하시오.

(단, 소숫점 2자리까지 구하시오) (2008년 1회차)

1) 4행의 SN비의 계산식을 쓰고 구하시오.

2) 교호작용 A×B, B×D의 (a), (b)칸을 채우시고 요인별 순위를 적으시오.

3) 전체요인 중 유의한 인자는 A, B, C, D, B×D 일 때 최적조합수준을 구하고 SN비를 점 추

정하시오.

① 최적수준기호와 수준값을 기재하시오.

② 최적조합수준의 점추정식을 쓰고 구체적인 값을 기록하시오.

③ 표본평균이 3mm, 허용차(△)=±0.5mm이고, A=1000원일 때 손실함수[L(y)]식을 쓰고

계산하시오.

☞ 힌트 : 본문『파라미터 설계→망목특성』해설 및 예제 참조

33. 로버스트한 제품/공정을 만들기 위한 인자의 수준을 최적화하는 실험설계에서 사용되는 방

정식이며, 로버스트 설계문제를 최적설계 문제에 적용할 때, 목적함수가 되는 척도를 무엇

이라 하는가? (2008년 2차)

☞ 힌트 : 본문『손실함수』해설 참조

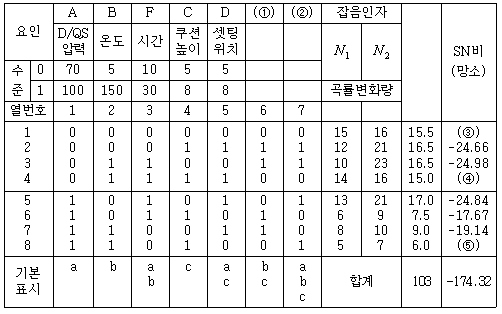

34. 브라운관 부품 중 포밍 마스크 곡률변화를 최소화하기 위하여 제어인자(A~H)를 다음과

같이 직교배열표 에 배치하고 잡음인자인 포밍횟수를 2수준으로 하여 곡률변화량

을 측정한 실험 데이터이다. 다음 각 물음에 답하시오.

1) 곡률변화량 특성에 대해 실험배치(①, ②)와 SN비값(③~⑤)을 구하시오.

2) C×F의 평균제곱합()을 구하시오.

3) 다음 분석표를 이용하여 ①~⑤를 채우시오.

4) 최적조합수준을 선정하고 추정하시오.

5) 개당손실비용이 1000원이고 곡률변화량 규격이 USL=10μm일 때 손실비용 L(y)을 구하시

오.(2009년도 2회차)

☞ 힌트 : 본문『파라미터 설계의 특징 및 방법』해설 및 예제 참조

35. 전통적인 개념의 단계손실함수(Step Loss Function)와 다구찌(Taguchi)의 이차 손실함수

(Quadratic Loss Function)를 비교 설명하시오. (2009년도 1회차)

☞ 힌트 : 본문『손실함수→값이 망목특성의 경우』해설 참조

36. COPQ(cost of poor quality)와 다구찌 품질공학에서 다루는 손실함수[L(y)]와의 관계를 비

교하여 설명하시오. (2010년도 1회차)

☞ 힌트 : 제15장 본문『18. COPQ(Cost of Poor Quality)』정의와 본문『손실함수』해설 참

조 응용

COPQ는 품질실패비용에 상당하고, 손실함수는 품질실패로 인한 총비용으로서 유사함.

37. 어떤 수지(resin)를 생산하는 D화학업체에서는 이 수지에 포함되는 불순물의 함량을 줄이

기 위해 다음의 조건으로 실험을 하고자 한다. 즉, 불순물에 영향을 줄 것으로 예상되는 제

어인자 4가지를 다음과 같이 취했다.

A : 본드의 배합비 3수준()

B : 본딩방법 3수준()

C : 표면처리방법 3수준()

D : 열처리방법 3수준()

그리고 비제어인자로서

U : 작업자 2수준(비숙련공, 숙련공)

V : 생산라인 2수준

을 선택해 주고 생산된 수지를 실험실에서 분석하여 불순물의 함량(%)을 얻고, 이들로부터

망소특성에 대한 SN비의 값을 구해 정리한 것이 다음의 표이다.

<표> 불순물 함량 실험 데이터

(1) SN비의 각 인자수준별 일원표를 작성하시오.

(2) SN비의 분산분석표를 작성하시오. 또한 필요하다면 풀링한 분산분석표를 작성하시오.

(단, 이다.)

(3) 수준에서 불순물 함량에 대한 95% 신뢰구간을 구하시오.

(단, 이다.) (2010년도 1회차)

☞ 힌트 : 본문『파라미터 설계의 특징 및 방법』해설 및 예제 참조 응용

38. 박판재 레이저로 용접하는 공정에서 신설비를 도입하여 용접강도()에 대해 최적 운전조건

을 설정하는데 영향을 원인변수 중 제어인자는 A(초점거리), B(주파수), C(가스유량), D(노

즐경), F(피크출력), G(평균출력), H(용접속도), 신호인자는 S(용접길이), 잡음인자(N)는

P(초점위치), Q(판 간격)등이다.

3수준계 실험으로 최적화하기 위한 실험 총 예산비용은 2000만원 확보되어 있으며 I회 실험

비용을 100만원으로 실험하고자 할 때 인자구분 및 프로세스챠트를 작성하고, 내측배열에

배치할 수 있는 합당한 직교배열표를 나타내시오. (2010년도 2회차)

(1) 실험인자 구분 및 프로세스

(2) 합당한 직교배열표

☞ 힌트 : 본문『파라미터 설계의 특징 및 방법』해설 참조

39. 박판재 레이저로 용접하는 공정에서 신설비를 도입하여 용접강도()에 대해 최적운전조건

을 설정하는데 영향을 원인변수 중 제어인자는 A(초점거리), B(주파수), C(가스유량), D(노

즐경), F(피크출력), G(평균출력), H(용접속도), 잡음인자(N)는 P(초점위치), Q(판간격) 등

이다. 혼합 직교표인 품질특성이 망대특성으로 실험 설계하고자 할 때 아래의

실험 데이터를 이용하여 다음 물음에 답하시오.

(단, 소수점 3자리까지 구하시오.)

(1) 상기실험 인자에 대하여 각 수준별 합계를 구한 결과는 아래와 같다. D인자와 H인자의

수준별 합계(①, ②, ③)를 구하시오.

(2) 전체요인 중 기술적으로 의미인자는 A, C, D, G, H이고, 나머지 실험인자는 오차에 풀링

한 후 H인자의 (기여율) 값을 소수점 3자리로 구하시오.

(3) 기술적으로 의미가 있는 인자 A, C, D, G, H인자에 대한 최적조합수준의 SN비에 대한 모

평균을 신뢰수준 95%로 구간 추정하시오.

(단, 이다.)

(4) 용접강도 Spec은 90 kgf 이상이고, 규격을 벗어났을 때의 평균손실비용(A)이 1,00O원일

때 손실함수 L(y)식을 쓰고 계산하시오. (2010년도 2회차)

☞ 힌트 : 본문『파라미터 설계의 특징 및 방법』해설 및 예제 참조 응용

출처 : [최신]품질관리기술사-실험계획법편, 증보5판, 공학박사/기술사 권오운 편저

목차로

제15장 기타 실험계획법 : 기출문제 착안점

1. 실험계획법에서의 정규심플렉스법에 대해 간단히 설명하라. (1980)

☞ 힌트 : 본문『심플렉스탐사법 → 정규심플렉스탐사법』해설 참조

출처 : [최신]품질관리기술사-실험계획법편, 증보5판, 공학박사/기술사 권오운 편저

목차로

제16장 최근 기출문제·해설자료 (2011년도 기출) : 기출문제 착안점

★ 2011년도 제1회차 DOE 기출문제 풀이힌트 ★

1. 품질공학에서 제품 및 공정의 3단계 설계방법에 관하여 설명하시오. (10점) (2011년 1회차)

☞ 힌트 : 제14장『1.2 설계의 단계와 품질공학 → 1.2.2 제품설계의 3단계, 1.2.3 공정설계

의 3단계』해설 및 예제 참조

2. 품질손실함수의 개념과 품질손실함수의 종류를 3가지만 설명하시오. (25점) (2011년 1회차)

☞ 힌트 : 제14장『1.3 손실함수』해설 참조

4. 품질설계의 양산단계시 활용기법 중 허용차 설계(Tolerance Design)의 개념과 목적을 설명

하고, 허용차 설계절차에 대하여 순서대로 설명하시오. (25점) (2011년 1회차)

☞ 힌트 : 제14장『5. 허용차 설계』해설 및 예제 참조

★ 2011년도 제2회차 DOE 기출문제 풀이힌트 ★

1. 망목특성 손실함수식을 이용하여 다구찌기법의 강건설계 전략을 설명하시오. (10점)

(2011년 2회차)

☞ 힌트 : 제14장『1.3 손실함수 → 1.3.3 값이 망목특성의 경우』해설 및 예제 참조

2. 신제품 개발과정에서 직교배열실험을 통하여 다음과 같은 실험결과를 얻었다.

직교배열표 - 3수준계

(1) 실험계획법 기본원리를 설명하시오.

(2) 상기 실험내용을 검토하여 실험계획법 기본원리와 연관시켜 설명하시오. (25점)

(2011년 2회차)

☞ 힌트 : 제1장『1.3 실험계획에 사용되는 기본원리』, 제12장『2. 2수준 인자의 실험』해설

및 예제 참조 응용

출처 : [최신]품질관리기술사-실험계획법편, 증보5판, 공학박사/기술사 권오운 편저

목차로

출처 : [최신]품질관리기술사-통계적품질관리편, 증보5판, 2012년 1월 20일 발간

편저자 : 공학박사/기술사 권오운 , 출판처 : 도서출판 (주)에이티피엠컨설팅

품질기술사 회원님들의 조기합격을 기원합니다. 편저자 공학박사/기술사 권오운 드림
